電纜橋架布線方法介紹

　　電纜橋架布線方法介紹

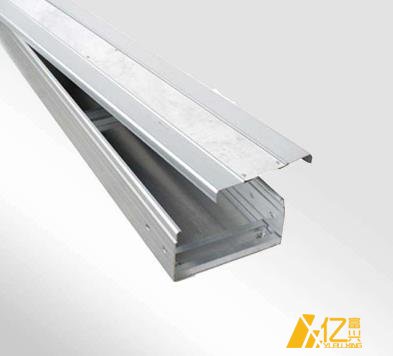

　　電纜橋架廣泛應用于電力行業。電纜橋架分為槽式、托盤式和梯架式等結構，由支架、托臂和裝置附件組成。在我們的生活中經常看到，下面深圳橋架廠家來說說電纜橋架布線規則。

　　一、電纜橋架布線規則

　　(1)電纜橋架走線、移動適用于在正常環境和不易受機械損傷的場所進行室內干燥，但不宜用于線槽腐蝕嚴重的場所。

　　(2)同一回路中的所有相線和中性線均應敷設在同一電纜橋架的金屬線槽內。對同一路徑無抗干擾要求的線路，可敷設在同一金屬線槽內。槽內導線或電纜的總截面(包括外護套)不應超過線槽截面的20%，載流導線不應超過30。控制線、信號線或類似線路時，導線或電纜的總截割量應超過槽內截面的50%，導線或電纜數量的下限。

　　(3)電纜橋架垂直或傾斜安裝時，應采取措施防止電線或電纜在橋架內移動。

　　(4)電纜橋架金屬線槽引出的配線，可采用金屬管、硬塑料管、半硬塑料管、金屬軟管或電纜等，引出的電線、電纜不得損壞。

　　(5)電纜橋架線應光滑，無扭曲，內壁應光滑，無毛刺。

　　以上是電纜橋架布線規則的介紹，希望大家能理解。一般很多電纜我們都會用電纜橋架。橋架主要沿屋面布置。沿墻、豎井、地面的水平減速裝置。

　　二、電纜橋架如何布置?

　　1、在工程設計中，電纜橋架的布置應根據經濟合理性、技術可行性、運行安全性等因素確定最佳方案，同時也應充分滿足施工、安裝、維護維修和電纜敷設的要求。

　　2、電纜橋架的水平敷設高度一般不小于2.5m，垂直敷設時距地1.8m以下的部分，除在專用電氣室敷設外，應采用金屬蓋板保護。電纜橋架水平敷設在設備夾層上或馬道上小于2.5m時，應采取保護接地措施。

　　3、電纜橋架、線槽及其支吊架在腐蝕性環境中使用時，應采用耐腐蝕的剛性材料。或采用防腐處理，防腐處理應滿足工程環境和耐久性的要求。耐腐蝕性高或清潔要求高的場所，應選用鋁合金橋架。

　　4、電纜橋架在有防火要求的地段，可在電纜梯架上加設耐火或耐火板、網片等材料，形成封閉或半封閉結構，并采取橋架及其支吊架表面涂防火涂料等措施。整體耐火性能應符合國家有關規范或標準的要求。對工程消防提出了更高的要求。不宜采用鋁合金橋架。

　　5、需要屏蔽電磁干擾的電纜線路。或對室外陽光、油類、腐蝕性液體、可燃性粉塵等環境要求有防護措施。采用無孔橋架。

　　6、在易積塵的地方，電纜橋架應采用蓋板;在公共通道或室外穿越一段道路。底部橋架應采用無孔托盤支撐或使用。

　　以上就是關于電纜橋架布線方法的相關介紹，供大家參考。
