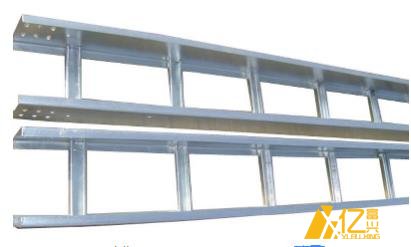

電纜橋架安裝有什么要求

　　電纜橋架在我們的生活中得到了廣泛的應用。而且它的結構也是多種多樣的，可以說是連接各種建筑和管廊之間的橋梁。這看似不顯眼，但卻給我們的生活帶來了很多便利。任何需要購買電纜橋架的人都想知道它的安裝規范。下面深圳億富興線管橋架廠家就給大家說說。

　　電纜橋架穿墻安裝要點

　　1、電纜橋架從正常環境穿墻進入防火防爆環境時，應在墻上安裝相應的密封裝置。

　　2、電纜橋架從室內到室外穿墻時，外墻應采取防雨措施。

　　3、電纜橋架由室內墻面向室外較高位置安裝時，應將橋架向下傾斜，延長適當距離，然后向上架設，以滿足安裝規范，防止雨水沿橋架流入室內。

　　4、電纜橋架跨越伸縮沉降縫時，應斷開電纜橋架，間距約100mm。

　　匯線時電纜橋架裝置要點和注意事項

　　1、當電力電纜和控制電纜相對較少時，可以安裝同一電纜橋架，但電力電纜和控制電纜應該分開，并在中間鋪設隔板。

　　2、水平敷設電纜橋架時，橋架之間的連接頭應盡量設置在跨度的1/4左右。水平電纜每隔2米左右固定一次，垂直電纜每隔1.5米左右固定一次。

　　3、電纜橋架裝置應可靠接地。當采用橋架作為接地干線時，每層橋架的端部均應采用16mm2軟銅線(并聯)與總接地干線連接。長途電纜橋架每隔30-50米接地。

　　4、電纜橋架裝置的安裝除需加防護罩外，對室外安裝環境有影響的電纜橋架應在頂層安裝防護罩，以防日曬雨淋，對于焊接安裝，焊接周圍的焊縫厚度不得小于該厚度對母材的焊接必須進行防腐處理。

　　5、電纜橋架系列的橋架裝置的最大荷載支撐間距應小于允許的荷載和支撐跨度。

　　6、選擇電纜橋架的寬度應留有一定的空閑空間，以便將來增加電纜。

　　電纜橋架安裝有什么要求

　　一、確定方向：根據建筑物的布局，結合空調管道和電氣管道的安裝，便于維護，以及電纜走線密度，確定電纜橋架的最佳路徑。在室內，盡量沿建筑物的墻、柱、梁、樓板安裝，采用綜合管廊時，應與管道一側或上方平行。考慮盡可能避免跨越線路和支線。如果沒有其他管道支架可用，則安裝(分支)柱。

　　1) 荷載計算：計算電纜橋架主干縱截面上單位長度電纜的重量。

　　2) 確定電纜橋架寬度：根據敷設的電纜根數、電纜直徑和電纜間距，確定電纜橋架的型號、規格、支臂長度、支柱的長度和間距、橋架的寬度和層數。

　　3) 確定安裝方式：根據現場設置情況固定橋架，選擇懸掛式、立式、側墻式或混合式。連接器和緊固件通常與配套設備一起提供。另外，根據橋架結構選擇相應的蓋板。

　　4) 繪制電纜橋架的橫截面圖，繪制局部空間圖和材料表。

　　二、如果電纜與電纜的中間隔離，則應將電纜與電纜的中間隔離。

　　三、弱電電纜與其他低壓電纜組合使用時，應嚴格選擇有外屏蔽層的弱電系統的弱電電纜，避免相互干擾。

　　以上就是關于電纜橋架安裝的相關介紹。》》需要購買電纜橋架，找深圳電纜橋架廠家，歡迎聯系深圳億富興。
