機房金屬線槽如何布置

　　機房金屬線槽如何布置

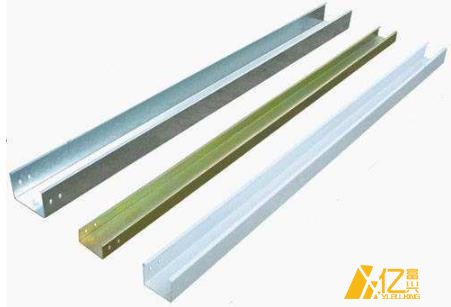

　　通過金屬管道的良好接地可減少干擾，并提高機房的線路防火等級。同時，采用金屬線槽作為路由材料，可充分利用線槽擴展性好，容易增加線纜的特點。對于線槽的布置，一般圍繞設備進行布置。

　　在目前機柜使用越來越普遍的情況下，可以考慮和成排的機柜平行布局。一般每排機柜布置一條線槽，也可以兩排相鄰機柜中間走道上公用一條線槽，前一種模式更為理想一些。對于有活動地板的機房，通常的做法都是將線槽安裝在活動地板下。但隨著高端機房中地板下送風的精密空調的普遍采用，這種模式暴露出不少問題。

　　由于設備在機房內成排布置，因此每排設備都在地板下配置了線槽，一般線槽的高度在50~l00mm,而活動地板的敷設高度只有300mm左右，從而影響到空調風道的通暢。線槽越多，送風效果越差(地板下還往往有強電線槽)。

　　而且線路特別是強電線路在活動地板下布置還增加了火災隱患，電氣故障可能引發火源，同時在地板下的人情不易被迅速發現，即使配置了常規的消防感溫感煙探測器，由于地板下的送風，反映并不迅速。已經有多起火災事故是從活動地板下發生的。因此，現在不少機房特別是電信行業，普遍采用上走線的路由模式。

　　采用上走線需要有設備布局的配合，這種布局主要適用于標準機架式布局的場合，而且機柜的尺寸特別是高度應基本一致，才能保證美觀。

　　上走線采用線槽。線槽有兩種安裝模式：支架吊裝在頂上、支架支撐在地面上。支撐在地面上容易發生支架和機柜的打架，在設計時應注意。

　　上走線線槽形式有兩種：敞開梯型橋架式和封閉式。敞開式梯架是應用的主流。在設計時，首先仍是根據機房平面中機柜的總體規劃，每排機柜設置一路。敞開式梯架的優點是便于維護。

　　因為不需要額外的開孔，增減線路很方便;不需要掀地板，只需要梯子即可實施，工作量小。便于發現故障。不像地板下的封閉線槽，很容易觀察到故障點，特別是火災危險。其缺點是對防鼠的要求更高。

　　敞開式梯架通常和強電一并考慮。通常考慮上、中、下三層，分別作為強電線路、銅纜線路和光纜線路的通道。因為光纜特別是機房內的大量光跳線是比較脆弱的，因此其中的光纜線路橋架常采用封閉式的，這樣的布局很容易管理。

　　每層之間的距離不小于300mm.如果機房的層高不夠，也可減少層數，采用左右布局。要注意按規范控制強電和弱電梯架間的距離。如果距離仍無法達到，可考慮強電采用屏蔽線或者采用封閉式。
