槽式電纜橋架是什么樣

槽式電纜橋架

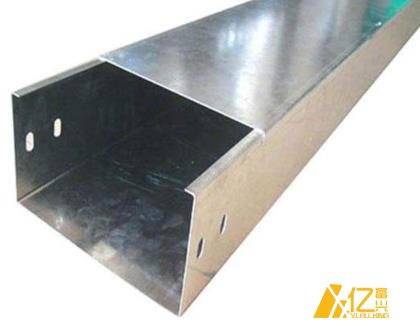

　　一、槽式電纜橋架是什么樣？

　　在我們生活中經常看到的就是電纜橋架，其中槽式電纜橋架就是其中的一種。它是由整個鋼板制成的槽式組件，槽式電纜橋架具有一定的深度和密封性，下面就詳細介紹一下什么是槽式電纜橋架。

　　槽式電纜橋架是一種全封閉電纜橋架。適用于計算機電纜、通信電纜、熱電偶電纜及其它高靈敏度系統的控制電纜的敷設。對控制電纜的屏蔽干擾和重腐蝕環境下的電纜防護都有很好的效果。接下來，電纜橋架廠家將帶您看看槽式橋架的相關知識。

　　槽式電纜橋架是由直段、彎通、構件、支臂和梯子吊架組成的緊支撐電纜的剛性結構體系的總稱。電纜橋架兩端連接電阻不應大于0.00032歐姆，并將絕緣涂層從接地孔中去除。槽式電纜橋架通用電纜應與附近可能產生高電磁干擾的電機、電力變壓器等電氣設備保持必要的間距，不得與下列管道平行敷設。不可避免時，電纜橋架的位置應滿足以下要求或采取相應的防護措施。凱晨槽型電纜橋架的整體防火性能應滿足國家有關規范或標準的要求，對控制電纜的屏蔽干擾和重腐蝕環境下的電纜保護具有良好的效果。

　　槽式電纜橋架產品能有效地提升工程環合性和耐久性的要求，電纜橋架的使用能有效地保證我們日常生活的進步。“金屬槽”具有重量輕、成本低、安裝方便、散熱透氣性好等優點。通常適用于大直徑電纜的敷設，尤其適用于高低壓電力電纜的敷設。

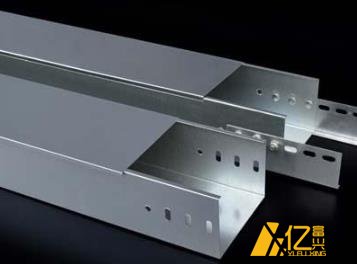

　　二、槽式電纜橋架的選購方法

　　1、消防要求高的地方，不適合鋁合金電纜橋架。

　　2、槽式電纜橋架(包括支架、吊架)如需在腐蝕環境中使用，應采用耐腐蝕性高的硬質材料制成，或進行防腐處理。經過防腐處理后，應滿足工程環境要求，延長橋梁使用壽命。

　　3、電纜橋架安裝在環境與消防要求,和半關閉或封閉的結構可以由安裝網、板和其他材料和耐火阻燃電纜托盤和托盤性能,和措施如刷牙耐火層表面的橋梁和應采取支持和衣架,和耐火性后繪畫應當符合國家有關規范和標準。

　　4、多組橋梁在同一高度平行安裝時，應考慮相鄰橋梁之間的維修和檢修距離。

　　5、在選擇電纜橋架荷載水平時，橋的均布荷載不應大于所選橋的額定均布荷載水平。如果橋的支撐吊架實際跨度不等于2m，則工作均勻荷載應滿足要求。

　　6、槽式電纜橋架的寬度和高度的選擇應滿足填充率的要求。電纜梯架和塔盤的填充率一般為電力電纜的40% - 50%，控制電纜的50% - 70%，預留10% - 25%的工程開發余量。

　　7、在滿足相應負荷的條件下，各部件、支掛的規格尺寸應與托盤、梯子系列的直截面相匹配并彎曲。

　　8、跨度大于6m的鋼制電纜橋架、跨度大于2m或承載要求大于D級荷載的鋁合金電纜橋架，強度、剛度、穩定性根據工程條件進行計算或試驗。

　　9、電纜橋架內電纜的最小允許彎曲半徑不得小于電纜橋架穿過或引線上下裝置的彎曲半徑。
