地面金屬線槽安裝規范

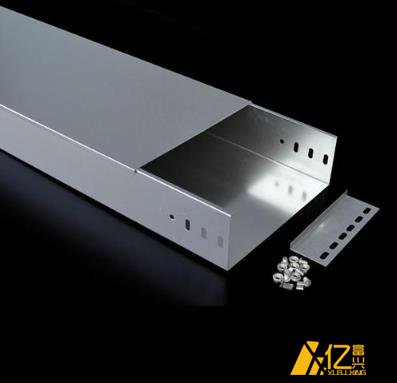

金屬線槽

　　地面金屬線槽安裝規范

　　線槽分為：絕緣配線槽、撥開式配線槽、迷你型配線槽、分隔型配線槽、室內裝潢配線槽、一體式絕緣配線槽、電話配線槽、日式電話配線槽、明線配線槽、圓形配線管、展覽會用隔板配線槽、圓形地板配線槽、軟式圓形地板配線槽、蓋式配線槽等。根據材質的不同，線槽按劃分多種，常用的有環保PVC線槽、無鹵PPO線槽、無鹵PC/ABS線槽、鋼鋁等金屬線槽等等。

　　地面金屬線槽安裝：

　　1、材料設備

　　地面槽一般分為三槽、雙槽、單槽，規格為50 * 50、70 * 50、100 * 50等。地面槽采用不銹鋼、熱鍍鋅、鋁合金等材質，表面不易生銹。線槽采用無螺紋接口，避免了螺桿在運輸或施工過程中損壞而造成的損壞。線槽標準長度3M，可根據用戶需要進行特殊加工。線槽出線口開孔尺寸：φ42mm、φ62mm、φ88mm。線槽開孔間距分3000、2400。1200、600等。

　　安裝工具：螺絲刀、銼刀、鋼鋸、螺紋機、鋸、扳手、電動手鉆。測量儀器需要玻璃管液位、液位。

　　2、安裝過程

　　按圖紙放線定位-線槽支架安裝-線槽鏈接-線槽粉線盒安裝-調整線槽及附件水平-檢測連接部位可靠性-澆注前安裝防護蓋及防水密封處理-澆注后去除防護蓋清理-穿線、地面插座等裝置安裝、接線。

　　3、質量標準

　　施工方法采用的標準和規范:

　　1. GB 50303-2002《建筑電氣工程施工質量驗收規范》

　　《建筑工程安裝施工工藝規范》(dbj14-032-2004)。

　　質量控制措施:

　　1. 每隔1.5米設置一套膠合板支撐。

　　2. 界面必須涂上密封膠，以防止混凝土滲入槽內。

　　3.分線箱和出線箱必須水平。

　　4. 槽內導體的總截面不得超過溝槽內截面的30%。

　　5. 嚴格控制材料質量，材料驗收由采購人員負責。
